Насос гидравлический с пневмоприводом МПГ700-0.6-Р-1, ножное управление

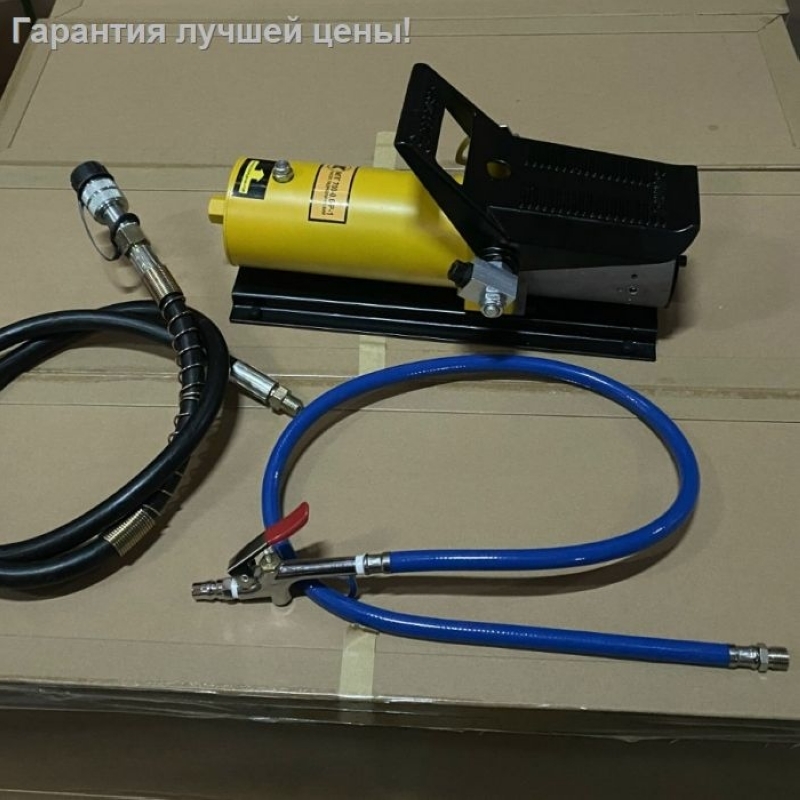

Насос гидравлический с пневмоприводом МПГ700-0.6-Р-1 (700 бар, 0.15-0.9 л/мин, бак 0.7л, РВД 1.5м), ножное управление - применяется в качестве привода для различного гидравлического оборудования с пружинным возвратом штока, например, съемники, выпрессовщики, домкраты.

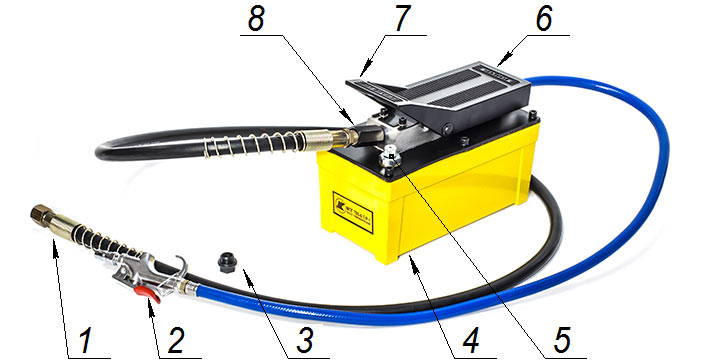

Гидравлический ножной насос МПГ 700-0.6-Р-1 состоит из алюминиевого бака 4, внутри которого находится радиально-плунжерный насосный блок. Его производительность зависит от давления и пропускной способности пневматической линии. Управление подачей и сбросом давления осуществляется двухсторонней педалью. При нажатии половины педали 6 насос запускается и происходит подача масла через РВД. При нажатии половины педали 7 происходит сброс давления. В нейтральном положении давления в системе сохраняется.
Рукав высокого давления (РВД) 1 подсоединяется к насосу через адаптер 8. Сначала надо вывернуть из адаптера пластиковую пробку 3. Резьба адаптера - внутренняя коническая трубная G3/8". При закручивании РВД используйте ФУМ ленту и придерживайте шестигранный адаптер вторым ключом. Другой конец РВД подсоединяется напрямую к гидроцилиндру или с использованием БРС (БРС в комплект не входит).
Синий пневматический рукав вкручивается в насос с другой стороны. Также для уплотнения используется ФУМ лента. Присоединительная резьба - G1/4".

Работа:

Проверьте наличие масла в баке, при необходимости долейте масло через отверстие закрытое пробкой 5.
При работе насоса пробка 5 заливного отверстия должна быть приоткрыта для поступления воздуха.
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации насоса должен быть -5 … +45 град. При отрицательной температуре используйте масло "ВМГЗ" или аналоги.
Подключите гидравлический и пневматический рукава к насосу.
Установите насос на ровной горизонтальной поверхности.
Подсоедините насос к рабочему инструменту через рукав высокого давления 1.
Подсоедините пневматический рукав к линии сжатого воздуха. Нажмите и зафиксируйте пневматический клапан в открытом состоянии.
Приоткройте пробку 5 заливного отверстия.
Нажмите на половину педали 6 и закачайте масло в гидроцилиндр. Шток гидроцилиндра начнет выдвигаться.
Верните педаль в нейтральное положение для остановки насоса. Шток гидроцилиндра остановится.
Для сброса давления и возврата штока нажмите на половину педали 7.
После работы закройте пробку 5 заливного отверстия.

Хранение:

Условия хранения должны соответствовать условиям хранения 3 по ГОСТ 15150-69. В помещении, где хранится насос, не должно быть среды вызывающей коррозию материалов.
При длительном хранении насоса необходимо смазать его антикоррозийной смазкой.

Тех. обслуживание:

Своевременная замена гидравлического масла продлевает срок службы рабочих деталей насоса и снижает вероятность засорения клапанов. Следует использовать индустриальное масло "ВМГЗ" или аналоги. При использовании более вязкого (густого) гидравлического масла производительность насоса снижается, шток гидроцилиндра будет медленнее выдвигаться и возвращаться. При интенсивной эксплуатации ориентировочный интервал смены масла - 6 месяцев.
Один раз в год рекомендуется очистить масляный бак. Для этого надо снять крышку с бака.

Комплект поставки:

• Насос
• РВД
• Инструкция
• Упаковка
