Схемы подключения гидравлических домкратов

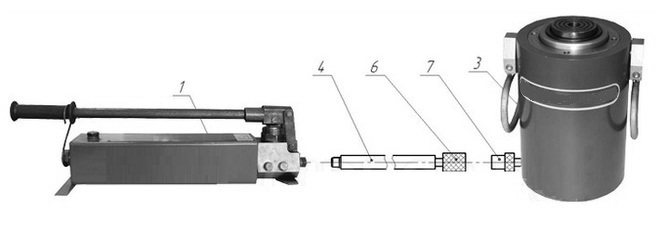

Гидравлическая схема с ручным насосом и одним исполнительным механизмом одностороннего действия.
1. Насос ручной гидравлический; 3. Гидроцилиндр; 4. Рукав высокого давления; 6. БРСН; 7. БРСД.

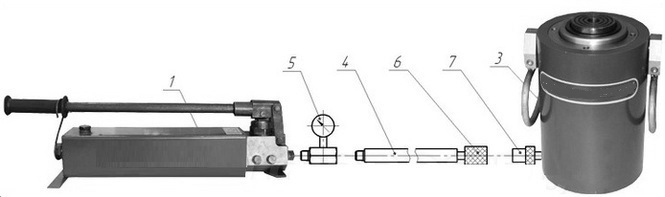

Гидравлическая схема с ручным насосом, манометром и одним исполнительным механизмом одностороннего действия.
1. Насос ручной гидравлический; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН; 7. БРСД.

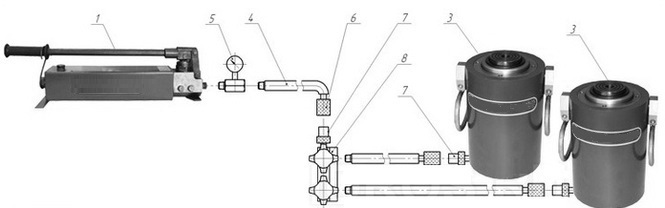

Гидравлическая схема с ручным насосом, манометром и двумя исполнительными механизмами одностороннего действия.
1. Насос ручной гидравлический; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН;7. БРСД; 8. Кран 2-х ходовой.

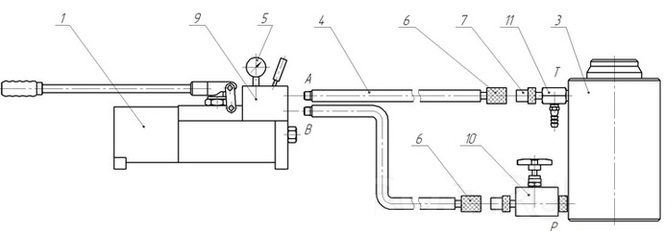

Гидравлическая схема с ручным насосом и одним исполнительным механизмом двойного действия.
1. Насос ручной гидравлический; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН; 7. БРСД;9. Распределитель; 10. Кран предохранительный; 11. Предохранительный клапан.

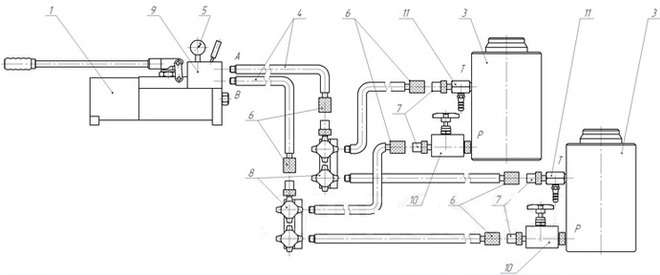

Гидравлическая схема с ручным насосом и двумя исполнительными механизмами двойного действия.
1. Насос ручной гидравлический; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН; 7. БРСД;8. Кран 2-х ходовой; 9. Распределитель; 10. Кран предохранительный; 11. Предохранительный клапан.

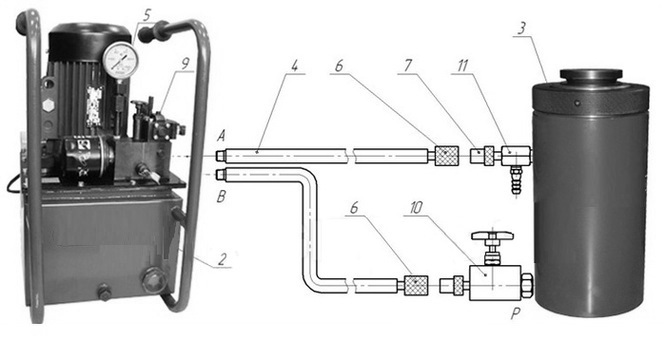

Гидравлическая схема с насосной станцией и одним исполнительным механизмом двухстороннего действия.
2. Насосная установка; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН; 7. БРСД;9. Распределитель; 10. Кран предохранительный; 11. Предохранительный клапан.

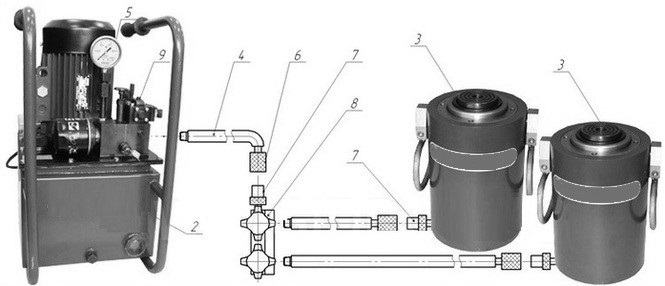

Гидравлическая схема с насосной станцией и двумя исполнительными механизмами одностороннего действия.
2. Насосная установка; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН; 7. БРСД; 8. Кран 2-х ходовой; 9. Распределитель.

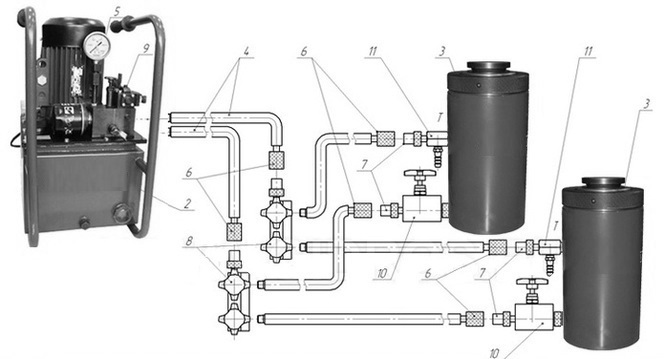

Гидравлическая схема с насосной станцией и двумя исполнительными механизмами двухстороннего действия.
2. Насосная установка; 3. Гидроцилиндр; 4. Рукав высокого давления; 5. Манометр; 6. БРСН; 7. БРСД;8. Кран 2-х ходовой; 9. Распределитель; 10. Кран предохранительный; 11. Предохранительный клапан.
