Шинодыр гидравлический с внешним насосом ШДГ-35Н

Шинодыр гидравлический с внешним насосом ШДГ-35Н предназначен для перфорации отверстий в медных или алюминиевых токопроводящих шинах, стальных листах и балках.
Шинодыр поставляется без гидравлического насоса!
В качестве привода шинодыра можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия  с ручным или электромагнитным управлением.

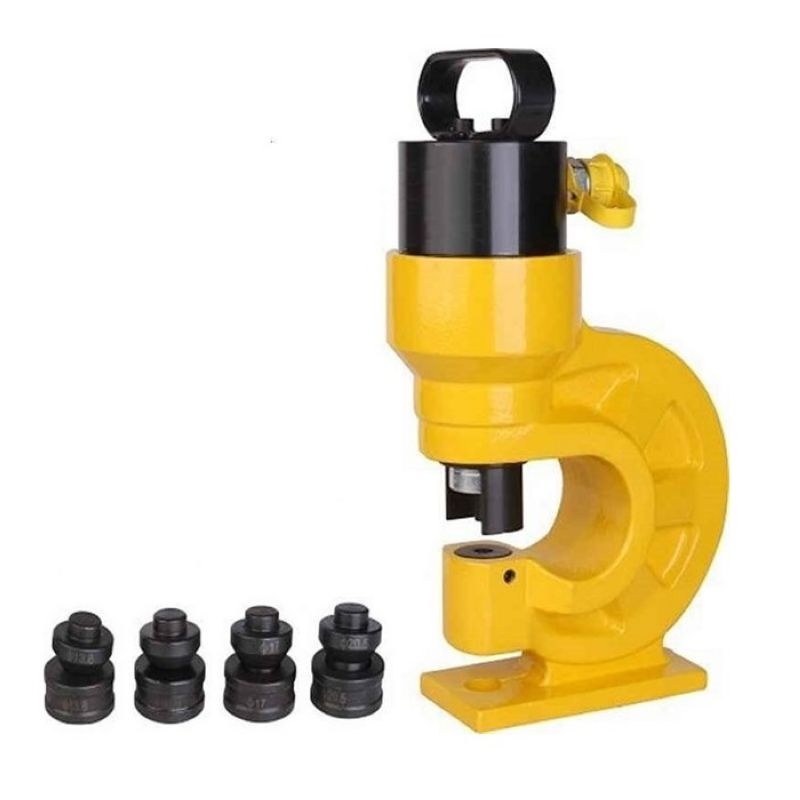

Гидравлический шинодыр ШДГ-35Н состоит из литого корпуса, гидроцилиндра с рукояткой для переноски. На шток гидроцилиндра шинодыра устанавливаются сменные насадки для прошивки отверстий различного диаметра (11.1мм, 14.3мм, 17.5мм, 20.6мм). Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. На гидроцилиндре установлена ответная часть БРС.

Работа:

• Подключите рукав высокого давления с БРС к шинодыру и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинодыре не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинодыром имеет рабочее давление более 700 бар, то необходимо понизить предельное давление насосной станции.
• Установите сменную насадку требуемого диаметра на шток шинодыра и надежно закрепите ее специальным ключом.
• Проверьте работу шинодыра на холостом ходу, затем сбросьте давление в системе.
• После возврата штока разместите обрабатываемую деталь в рабочем пространстве. Произведите перфорацию шины / листа / полосы, сбросьте давление в системе. Шток под действием пружины вернется в исходное верхнее положение. При перфорации тонких электротехнических шин или листов во время возврата штока между шиной и упорами шинодыра следует поместить специальную скобу (входит в комплект шинодыра).

Комплект поставки:

• Шинодыр гидравлический с внешним насосом ШДГ-35Н
• Насадки, диаметр 11.1мм, 14.3мм, 17.5мм, 20.6мм
• Стальной кейс для переноски

*Матрицы и пуансоны (опция и заказываются отдельно)
