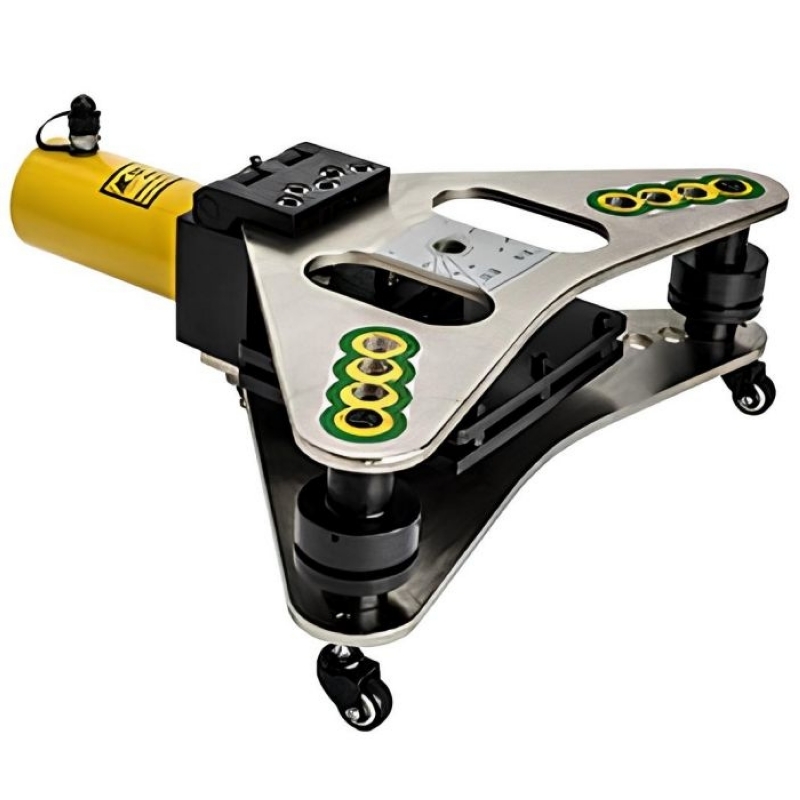

Шиногиб на ребро ШГГ-125Н-Р с внешним насосом



    Шиногиб на ребро ШГГ-125Н-Р с внешним насосом

Шиногиб на ребро ШГГ-125Н-Р с внешним насосом


Номер по каталогу: 0000403       Гарантия производителя: 1 год


Максимальная ширина шины: 125 мм
Максимальная толщина шины: 12 мм



Скидка 3% при покупке от 2-х штук

Ваша цена:  109155 руб. (с НДС)

 –  +
сравнить

Доставка заказов по всей России и Белоруссии транспортной компанией
  • Отгрузка в ТК Деловые линии 1-2 р.д. со склада в г. Санкт-Петербурге
  • Экспресс отгрузка в ТК Деловые линии 1 р.д. со склада в г. Санкт-Петербурге



 Технические характеристики

Усилие гидроцилиндра шиногиба

25 тонн

Максимальная ширина шины

125 мм

Максимальная толщина шины

12 мм (в комплекте 6 вкладышей)

Максимальный угол гиба

90 градусов

Возврат штока

пружинный

Рабочее давление

630 бар (63 МПа)

Длина / Ширина / Высота

390мм / 270мм / 150мм

Вес в упаковке

93 кг

Используемое масло

И-8А, И-12А, И-20А, ВМГЗ

Отверстие в гидроцилиндре

имеет коническую резьбу 3/8

Шиногиб ШГГ-125Н-Р - предназначен для гибки медных и алюминиевых электротехнических шин шириной до 125 мм на ребро и на плоскость. Шиногиб установлен на поворотные колеса для простоты перемещения в цехе. На роликах-упорах шиногиба имеется насечка для определения угла при гибке "на ребро". Для гибки "на плоскость" имеется разметка углов на верхней откидной гибочной раме.
Шиногиб поставляется без гидравлического насоса!
В качестве привода шиногиба можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением.

Комплект поставки:

  • гидроцилиндр с гибочными рамами (1шт.)
  • пуансон для гиба шин «на ребро» (1шт.)
  • гибочный сегмент-вкладыш для гиба шин «на ребро» (6шт.)
  • ролик-упор для гиба шин «на ребро» (2шт.)
  • пуансон для гиба шин «на плоскость» (1шт.)
  • упор для гиба шин «на плоскость» (2шт.)
  • упаковочный ящик (1шт.)
  • инструкция по эксплуатации (1шт.)

*Шиногиб поставляется без гидравлического насоса!, оформить заказ на насос можно тут
